全焊接天然氣球閥

所屬分類：

球閥系列

產品簡介：

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其品質和穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

在線咨詢辉达平台注册

產品詳情

【產品用途】

Q361F型PN1.6-PN2.5全焊接球閥在各個領域使用都非常廣泛，其品質和穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。

【產品特點】

1.全焊接球閥，不會有外部泄漏等現象。球體的加工過程有計算機檢測儀跟蹤檢測，所以球體的加工精度高。

2.由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

3.密封環本體采用含量25%Carbon(碳素)的RPTFE材質，保障無泄漏(0%)。

【技術要求】

設計與制造按API 6D的規定。
閥門的檢查和試驗按API 598的規定。
閥門的結構長度按GB/T12224-2005的規定。
連接尺寸按GB/T12224-2005的規定。
壓力-溫度基準按ASME B16.34的規定。
閥門標記按GB/T12220的規定。
閥門抗硫按NACE MR 0175的規定。

【產品各零件材質】

序號	名稱	材料	序號	名稱	材料
1	閥蓋	ASTM A105	21	止推軸承	PTFE
2	閥體	ASTM A105	22	滑動軸承	304+PTFE
3	球體	ASTM A105+ENP	23	上支撐座	ASTM A105
4	防靜電彈簧	組合件	24	O型圈	VITON
5	止推軸承	PTFE	25	O型圈	VITON
6	滑動軸承	304+PTFE	26	Y型密封環	VITON
7	下閥桿	ASTM A105	27	防火墊	SS304+石墨
8	底蓋	ASTM A105	28	填料	石墨
9	排污閥	ASTM A105+ENP	29	內六角螺釘	ASTM A193 B7
10	O型圈	VITON	30	內六角螺釘	ASTM A193 B7
11	防火墊	SS304+石墨	31	閥桿	ASTM A182 F6a
12	內六角螺釘	ASTM A193 B7	32	圓柱銷	35
13	腳步架	A3	33	雙頭螺柱	ASTM A193 B7
14	閥座	PPL	34	螺母	ASTM A194 2H
15	閥座防火墊	SS304+石墨	35	彈簧墊圈	65Mn
16	彈簧支撐座	ASTM A105	36	連接盤	ASTM A105
17	彈簧	17-7PH	37	平鍵	45
18	O型圈	VITON	38	渦輪	ASTM A105-HZn
19	閥座支撐圈	ASTM A105+ENP	39	放空閥	ASTM A105-HZn
20	滑動軸承	304

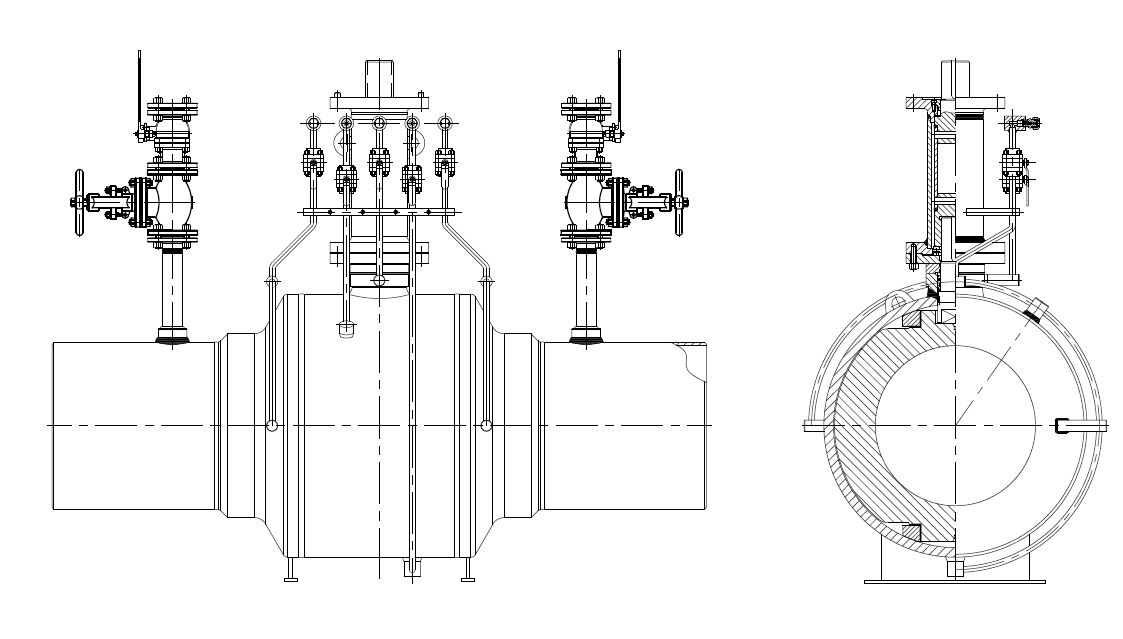

【主要連接尺寸】

Q61F/Q361F-Q41F/Q341F PN16/PN25/PN40

DN	L(RF）	L（WE）	D1	D2	H1(手柄）	H1(渦輪）	W(手柄）	W(渦輪）
15	150	210	27	48	64	-	129	-
20	160	230	34	60	76	-	159	-
25	180	230	42	76	85	-	159	-
32	200	260	48	89	95	-	245	-
40	230	300	60	89	124	-	245	-
50	270	300	76	114	162	-	30	-
65	280	300	89	140	175	-	320	-
80	300	325	114	168	192	169	450	-
100	350	325	141	203	205	183	450	230
125	350	350	168	219	225	203	450	230
150	400	400	219	273	245	224	1000	230
200	502	521	273	351	285	262	1000	320
250	568	560	325	426	348	322	1500	350
300	648	635	377	508		355		350

Q367F/Q347F PN16/PN25/PN40

DN	L(RF）	L（WE）	D1	D2	H1	H2	W
150	403	457	219	273	246	193	280
200	502	521	273	351	285	238	320
250	568	560	325	426	323	278	320
300	648	635	377	508	365	315	400
350	762	762	426	580	410	370	400
400	838	838	480	675	457	425	450
450	914	914	530	740	495	465	450
500	991	991	630	805	540	495	500
600	1143	1143	735	975	640	580	500
700	1346	1346	830	1130	715	660	500
800	1524	1524	930	1270	785	730	500
900	1727	1727	1036	1425	860	820	800
1000	1900	1840	1236	1625	970	920	800
